Понимание инспекции трубопроводов CCTV в муниципальных дорогах

Обнаружение труб является необходимым условием для ремонта и разумного обслуживания. Цель состоит в том, чтобы сначала понять ситуацию внутри трубы, а затем судить, нуждается ли труба в ремонте на основе реальной ситуации, а также методов строительства, которые должны быть приняты для ремонта, с научной точки зрения и эффективно создать индивидуальный план.

Инспекция трубопроводов CCTV: функции и классификации

Технология осмотра трубопроводов CCTV (централизованное управление промышленной трубной эндоскопией) используется для систематического осмотра дренажных труб, предотвращения загрязнения, вызванного утечками, а также для мониторинга и предотвращения геологических катастроф (например, оползней). Это новый тип прикладной инженерной технологии, которая использует промышленную трубную эндоскопическую систему для непрерывной и в режиме реального времени записи фактической ситуации внутри трубы. Техники могут определить местоположение и характер внутренних проблем с трубами на месте, используя видеозапись, записанную эндоскопической системой иТрубчатая камера видеонаблюдения. Он обладает интуитивным и точным прогнозированием в режиме реального времени, обеспечивая надежную техническую основу для упреждающего предотвращения загрязнения окружающей среды, принятия целенаправленных мер управления, поддержания дренажных каналов, устранения застойных дождевых вод и сточных вод и предотвращения загрязнения труб.

В тех случаях, когда уровень воды внутри трубы относительно высок, система видеонаблюдения не может эффективно фиксировать подводные условия. Система сонара может быть использована в качестве дополнения.

Инспекция трубопроводов делится на две основные категории: обнаружение структурного состояния и обнаружение функционального состояния.

• Структурное состояние ссылается на состояние самой трубы, как соединения трубы, стены трубы, и условия учреждения трубы. Это связано с структурной прочностью и сроком службы трубы;

• Функциональное состояние относится к условиям, возникающим во время эксплуатации трубы, таким как накопленная смазка в трубе и накопление осадка внутри трубы. Это связано с пропускной способностью трубы и может быть улучшено за счет обслуживания и очистки труб, что мало влияет на срок службы трубы.

Применения CCTV трубы инспекции

Инспекция трубопроводов видеонаблюдения в основном используется для:

• Обнаружение утечки сточных вод для защиты окружающей среды

• Приемочная проверка после завершения новых дренажных систем

• Приемочная проверка после завершения ремонта или очистки дренажной системы

• Обнаружение чрезмерной неопознанной инфильтрационной воды или недостаточной пропускной способности, получаемой очистными сооружениями через дренажные системы

• Изучение причин закупорки труб и плохого дренажа

• Обнаружение состояния труб, которые непосредственно сбрасывают сточные воды и те, которые требуют очистки

• Проверка условий эксплуатации труб, включая коррозию, повреждение, смещение стыков, накопление отложений, образование накипи и разрушение

• Поиск инспекционных скважин или неопределенных сегментов труб, которые не могут быть найдены из-за дренажной системы или строительства инфраструктуры

Компоненты оборудования для осмотра труб CCTV

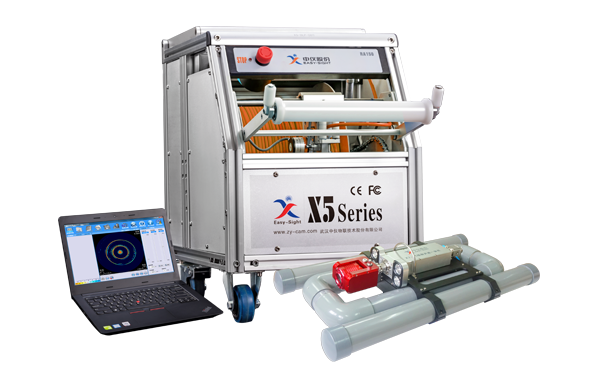

Оборудование для осмотра труб видеонаблюдения состоит из трех частей: основного контроллера, катушки кабеля управления и гусеничного робота, оснащенного камерой. Главный контроллерОсмотр трубМожет быть установлен на транспортном средстве, и оператор контролирует скорость и направление гусеничного хода внутри трубы через главный контроллер, а также управляет камерой. Внутреннее видеоизображение трубы передается на экран дисплея главного контроллера по кабелям. Операторы могут контролировать внутреннее состояние трубы в режиме реального времени и сохранять исходные изображения для дальнейшего анализа. После завершения полевых работ CCTV дефекты в трубе могут быть закодированы на основе видеозаписей, изображения дефектов могут быть захвачены, а отчеты о проверке cБыть скомпилированы. В соответствии с требованиями пользователя видеоданные видеонаблюдения могут быть обработаны для предоставления видеозаписей или CD-архивов для руководства будущими работами по ремонту труб.
