X5-HS Гусеничный осмотр видеонаблюдения

Name: X5-HS Гусеничный осмотр видеонаблюдения
Brand: Wuhan Easy-Sight Technology Co.,Ltd.
Availability: InStock

X5-HS-это робот для осмотра трубопроводов высокой четкости роботизированной гусеничной системы контроля труб. Роботизированная камера для осмотра труб этого типа робота представляет собой камеру HD P & T. Гусеничный ход для осмотра канализации трубопровода CCTV может использовать планшет, ноутбук или специальный промышленный контроллер в качестве основного управления, свободно выбирать беспроводное или проводное соединение и управление, а также отображать и хранить видео проверки высокой четкости в режиме реального времени.

FREE_QUOTE 

X5-HS Основные части гусеничного осмотра канализации CCTV

X5-HS Гусеничный

Подходит для трубы DN300-3000
Привод на 6 колес
IP68 на глубине до 10 м
Включите датчик давления, датчик наклона, датчик крена и шага
Электропитание: кабельная катушка
Двигатель: 2x90 Вт Скорость постоянного тока: макс. 32 м/мин Наклонение: макс. 45 °
Источник света: прямой свет 12X10W LED; назад 2X10W LED
Рабочая температура окружающей среды: -10 ℃ ~ 50 ℃
Материал: никелированная латунь, нержавеющая сталь.
Совместимость с камерой серии X5-H
Размеры (ДхШхВ): 580x175x225 мм
Вес: около 18,5 кг

Кабельная катушка

Длина кабеля: 150 м
Мотор-приводом
4-контактный кабель, рисунок анти-кевлар 300 кг, импортная полиуретановая оболочка, диаметр кабеля <6 мм, водонепроницаемость, износ, кислота, коррозия.
Втягивать кабеля автоматически или вручную
Точный счетчик кабелей, отклонение в пределах 1 мм
Совместимость с гусеничными системами серии Easy-Sight X5-H и системой контроля сонара X4
Класс защиты: IP63
Размеры (ДхШхВ): 570x395x475 мм
Вес: около 67 кг (с кабелем 300 м)

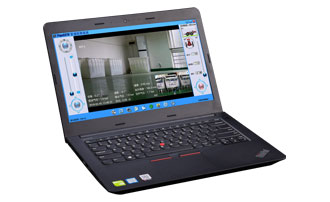

Главный контроллер

Главный контроллер предварительно установлен с программным обеспечением для проверки и оценки трубопроводов PipeCCTV, которое может контролировать и управлять роботом, видеонаблюдением и записью, заполнять записи о проверке на месте и интерпретировать скриншоты, автоматически оценивать, рассчитывать и выводить отчеты об инспекции и оценке, которые соответствуют отраслевым стандартам и местным стандартам. Он оснащен программным обеспечением для отчета об оценке видео осмотра трубопровода PipeSight, которое может выполнять интерпретацию воспроизведения и вывод отчета об оценке, а также архивировать выходные данные в соответствии с классификацией проекта для архивирования или подключения данных системы ГИС. Кроме того, он оснащен PipeTracer обнаружения трубопровода позиционирования и отслеживания программного обеспечения, рисовать нижнюю кривую наклона трубы и кривую пути трубопровода в режиме реального времени измерения, и может получить продольное сечение диаграммы состояния осаждения трубопровода.

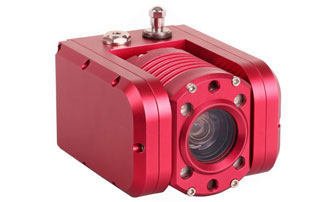

Камера ХД П & Т

Качество пикселей: ≥ 2 миллионов пикселей
IP68 на глубине до 10 м
Рабочая температура окружающей среды: -10 ℃ ~ 50 ℃
Источник света: светодиодный светильник 4x3 Вт
Радиальное вращение 360 °, горизонтальное вращение ± 135 °, один щелчок, который нужно переустановить
10-кратный оптический, 12-кратный цифровой
Лазерное измерение трещин
Объектив: цвет 1/3 ”, 2592*1520, CMOS, угол обзора 6,7 °-68 °, чувствительный 0,1 люкс, автофокусировка
Размеры (ДхШхВ): 155 х95х90 мм
Вес: около 1,5 кг

Продукция

Система контроля труб

Система реабилитации труб

Система очистки труб

ZY-86 УФ-отверждаемый лайнер

Применение роботизированной гусеничной камеры для осмотра канализационных труб

Инспекция сантехники и канализации:Роботизированные гусеничные камеры для осмотра труб часто используются для оценки состояния водопроводных и канализационных линий. Эти сканеры для видеонаблюдения могут выявлять засоры, утечки, коррозию или другие повреждения в трубах, что позволяет проводить целенаправленный ремонт и техническое обслуживание.
Осмотр промышленного трубопровода:В промышленных условиях, таких как нефтеперерабатывающие заводы или химические заводы, роботизированные гусеничные камеры для осмотра труб используются для проверки целостности трубопроводов и обнаружения любых дефектов или утечек. Эта гусеничная камера помогает предотвратить несчастные случаи, минимизировать время простоя и обеспечить соблюдение правил техники безопасности.
Строительство и оценка инфраструктуры:На этапе строительства роботизированные гусеничные камеры для осмотра труб могут использоваться для оценки качества и выравнивания вновь установленных труб, гарантируя, что они соответствуют требуемым стандартам. Кроме того, эти канализационные роботизированные камеры используются для проверки подземных коммуникаций и инфраструктуры, чтобы определить их состояние и выявить потенциальные проблемы.
Техническое обслуживание и ремонт:Роботизированные гусеничные камеры для канализационных труб помогают в рутинных мероприятиях по техническому обслуживанию. Регулярно проверяя трубы, потенциальные проблемы могут быть выявлены на ранней стадии, что позволяет проводить упреждающий ремонт или замену. Эта роботизированная канализационная камера помогает предотвратить дорогостоящие поломки и продлевает срок службы труб.
Экологические и муниципальные применения:Муниципалитеты используют роботизированные гусеничные камеры для осмотра ливневая канализация, водопропускные трубы и системы сточных вод. ЭтиРоботы для инспекции трубПомощь в выявлении засоров, загрязняющих веществ или других проблем, которые могут повлиять на окружающую среду или здоровье населения.
Инспекции атомных и электроустановок:Роботизированные гусеничные камеры для канализационных труб имеют решающее значение на атомных электростанциях для проверки целостности систем охлаждения, паропроводов и других важных трубопроводов. Эти канализационные роботизированные камеры помогают обеспечить безопасность и надежность этих объектов.
Исследования и разработки:Как типИнтеллектуальное трубопроводное решениеРоботизированные гусеничные камеры для канализационных труб также используются в исследованиях и разработках для изучения динамики жидкости, поведения материала труб и структурной целостности. Эти идеи робота для осмотра труб способствуют прогрессу в проектировании труб, методах обслуживания и общей эффективности системы.
