X4 Pipeline Sonar Канализационные инспекционное оборудование/система в основном используется для обнаружения водопроводных труб (полная вода или выше 2/3 уровня воды), инспекционных скважин или подземных полостей. Он автоматически анализирует и извлекает внутренний контур стены, устанавливает трехмерную модель и выполняет количественный анализ.
Размер: общая длина: 485 мм, диаметр: 70 мм;
Материал: корпус из алюминиевого сплава;
Водонепроницаемость: IP68;
Рабочая температура: 0 ~ 40 ℃;
Температура хранения: -20 ~ 70 ℃;
Вес в воздухе: 2,7 кг;
Акустическая частота: 1 МГц;
Ширина луча: 1,1 град (-3 дБ), конический луч;
Разрешение диапазона (диапазон 0125 м): 0,5 мм;
Максимальный применимый диаметр трубы: 6000 мм;
Ширина импульса передачи: 4 ~ 20 мкс;
Полоса пропускания приема: 500 кГц;
Электропитание: 48 В постоянного тока;
Длина кабеля: 150 м (настраивается)
Мотор-приводом
2-контактный кабель, рисунок анти-кевлар 300 кг, импортная полиуретановая оболочка, диаметр кабеля <6 мм, водонепроницаемость, износ, кислота, коррозия.
Втягивать кабеля автоматически или вручную
Точный счетчик кабелей, отклонение в пределах 1 мм
Совместимость с гусеничными системами серии Easy-Sight X5-H и системой контроля сонара X4
Класс защиты: IP63
Размеры (ДхШхВ): 570x395x475 мм
Вес: около 45 кг (с кабелем 150 м)
Обычный компьютер или планшет можно использовать на главном контроллере со встроенным программным обеспечением для сбора инспекций. И основной контроллер, и джойстик могут управлять краулером вперед, назад и поворотом, вращением камеры, светом и так далее. Оснащен программным обеспечением для анализа изображений сонара трубопровода PipeSonar, установленным на компьютере и подключенным к кабельному лотку через линию WIFI, используемым для отображения в реальном времени и сбора инспекционных изображений во время процесса контроля, и может выполнять извлечение контура, анализ интерпретации, трехмерную реконструкцию и вывод отчета.

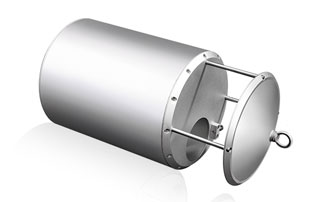

Материалы: нержавеющая сталь, подходящая ширина трубы: DN300mm ~ 6000mm;
Размер: 220 мм * 70 мм * 400 мм;
Вес: 2 кг;
Флотация: 5 кг.
Системы контроля канализационных труб Sonar предлагают несколько преимуществ для оценки состояния подземной канализационной инфраструктуры.
Неразрушающий контроль: гидролокатор-это метод неразрушающего контроля, который означает, что он не требует физического доступа к канализационной системе или каких-либо инвазивных процедур. Это помогает свести к минимуму нарушения работы канализационной сети и снижает потребность в обширных земляных работах.
Комплексная визуализация: технология Sonar может обеспечить всестороннюю визуализацию внутренней структуры канализационных труб. Он создает подробные визуализации внутренней части трубы, позволяя инспекторам выявлять трещины, коррозию, засоры, корневые вторжения и другие проблемы.
Точное картографирование: системы Sonar могут создавать точные карты канализационных систем, включая формы, размеры и длину труб. Эта информация имеет решающее значение для планирования технического обслуживания, ремонта и модернизации.
Удаленная эксплуатация: инспекции сонара часто могут проводиться удаленно, сводя к минимуму необходимость физического проникновения персонала в опасные или труднодоступные среды. Это повышает безопасность и снижает потенциальные риски для здоровья работников.
Данные в реальном времени: многие системы контроля канализации гидролокатора обеспечивают анализ данных в реальном времени. Это позволяет инспекторам принимать немедленные решения на основе получаемой ими информации, что особенно ценно для решения неотложных вопросов.
Использование технологии гидролокатора для подводной инспекции трубопроводов обеспечивает беспрецедентную точность и эффективность, что делает его незаменимым инструментом для поддержания целостности подводной инфраструктуры. Усовершенствованная гидролокатор Easy-Sight X4 для контроля труб использует высокочастотные звуковые волны для создания подробных изображений подводных трубопроводов, что позволяет с исключительной точностью обнаруживать аномалии, такие как трещины, коррозия и засоры. Этот неинвазивный метод не только обеспечивает безопасность и долговечность трубопроводов, но и сводит к минимуму экологические нарушения и время простоя. Применяя передовые решения Easy-Sight для инспекции труб с гидролокатором, отрасли могут достичь всесторонней и надежной оценки подводных трубопроводов, защищая свои активы и окружающую экосистему.
